Подбор насоса повышения давления для частного дома
Известные модели в расчёте — ориентиры по характеристикам. В магазине можно подобрать доступный аналог под вашу задачу. Уточните наличие запчастей, ремонт, гарантию и комплект автоматики. Если у аналога нет подробного графика, обсудите опыт работы в похожих условиях с продавцом и мастером; результат расчёта образца не является измерением другого насоса.
Включайте воду в разных местах дома и смотрите, как справляется насос.
В сравнении — шесть моделей с паспортными характеристиками. Остальные насосы из местных магазинов сохранены в справочном каталоге ниже. При переключении модели выбранные приборы и условия дома сохраняются.
1 бар — исходный пример, а не измеренное давление вашего водопровода. Для подбора нужен замер при открытом кране. Выбранное давление сохраняется при смене насоса.
Нажмите на прибор — открыть или закрыть воду.
Колонка не добавляет отдельный расход: через неё идёт вода выбранного крана или душа. В примере — без подмешивания холодной.
Давление после насоса
2–3 бар — выбранный мастером ориентир комфорта для местных условий, а не универсальная норма. «Мало» характеризует напор в этом примере, а не качество насоса.
Показан диапазон цикла реле. Стрелка и круглый указатель стоят на нижней границе; оранжевая дуга и полоса показывают диапазон. Это не измерение и не анимация частоты пусков. Расходы у приборов также указаны диапазоном.
Сравнить при той же нагрузке
Нажмите название, чтобы выбрать насос. Давление на входе и открытые приборы одинаковы. У инверторных станций указана уставка; фактический результат ограничен характеристикой насоса. Расход меняется вместе с давлением.
| Насос | Давление на выходе | Расход |
|---|
Что происходит у каждого прибора
| Точка | Расход | Давление у прибора |
|---|
Давление после условных потерь в трубах и подъёма. Оно отличается от показания манометра у насоса.
Условия примера — можно изменить
Все точки по умолчанию на высоте насоса. Приборы открыты в одном условном режиме. При падении давления расход уменьшается.
Расходы заданы при 2,5 бар и не являются паспортом ваших приборов. Потери — условный пример, не расчёт конкретных труб. Выбранное входное давление считается постоянным даже при росте расхода. Сопротивление остановленного насоса не задано.
Колонка, автоматика и ограничения
У простых повысительных насосов проверяется проток для пуска. Инверторные станции регулируются по давлению, а PW-175EA работает с реле между двумя порогами. Использованные настройки и ограничения приведены в паспортных данных выбранной модели. При закрытии всех точек насос останавливается.
Это установившийся режим. Гидроудар, задержка отключения, запертое давление и кратковременные колебания здесь не моделируются. При закрытых точках условно показывается входное давление.
Без модели колонки неизвестны её минимальные давление, расход и сопротивление. Поэтому расчёт горячей воды предварительный и может быть завышен. Подключение газа и проверка его безопасности этой схемой не рассматриваются.
Оценка «мало» означает ниже выбранного ориентира 2 бар, а не обязательную неисправность. Некоторые приборы нормально работают и при меньшем давлении.
Скважина и накопительная ёмкость требуют других расчётов. Здесь только центральный водопровод. Возможность непосредственного подключения насоса к вашей сети проверяется отдельно.
Паспортные данные и метод расчёта

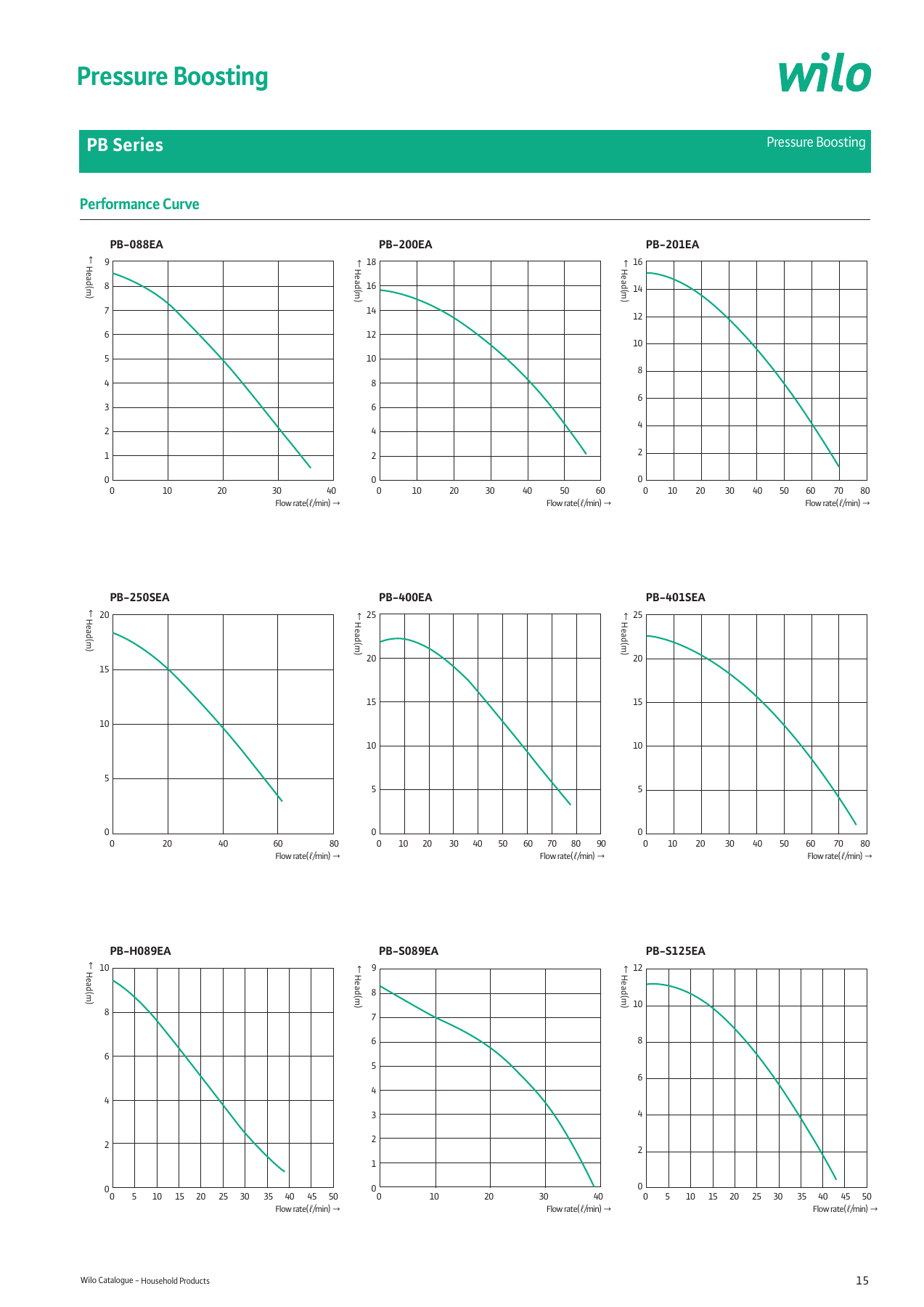

Рабочая точка находится совместно с расходом приборов. Напор насоса интерполируется по графику H(Q), а расход точки меняется примерно пропорционально квадратному корню из доступного давления. Потери в последовательных участках общей трубы зависят от суммарного расхода через каждый участок.
Другие модели из местных магазинов — справочный каталог
Нужен расчёт для вашего дома?
Нет вашей модели в каталоге? Пришлите название или фото шильдика. Расскажите, где слабый напор, сколько этажей в доме и какие краны работают одновременно. Василий Владимирович поможет разобраться с подбором в Новотитаровской.
Обратиться за расчётом к мастеру
